公司 第三分院 BIM技術應用中心 榮獲河南省第四屆匠心杯競賽設計組一等成果，獲獎項目為“BIM技術助力鄭州中原華僑城大型文化旅游項目游客中心精細化設計”。

設計  解析

Analysis

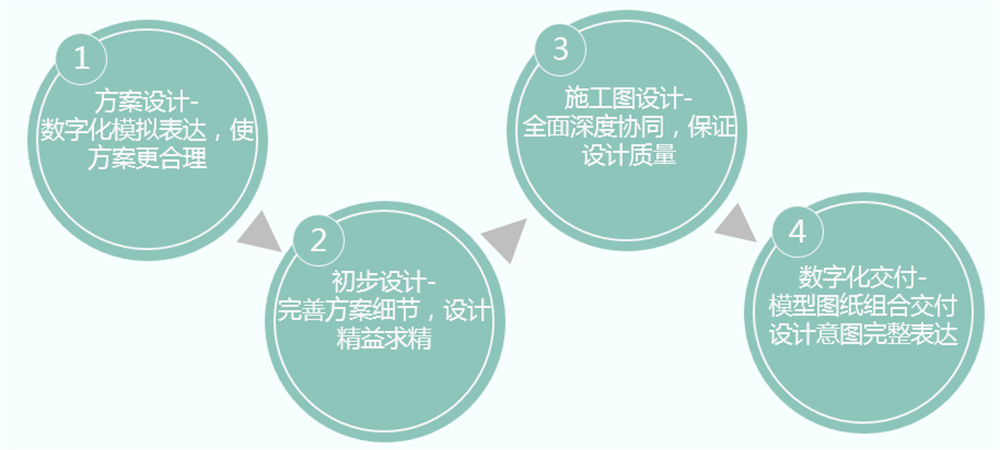

基于BIM技術的精細設計

一、方案設計

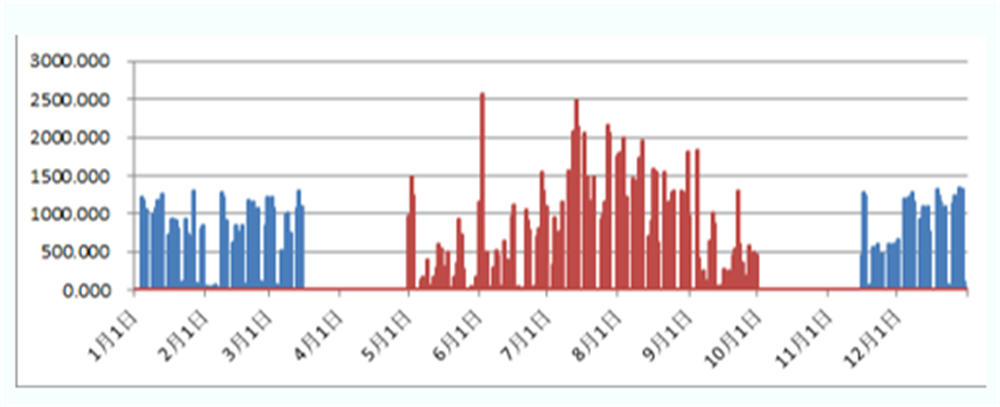

E1.能耗分析

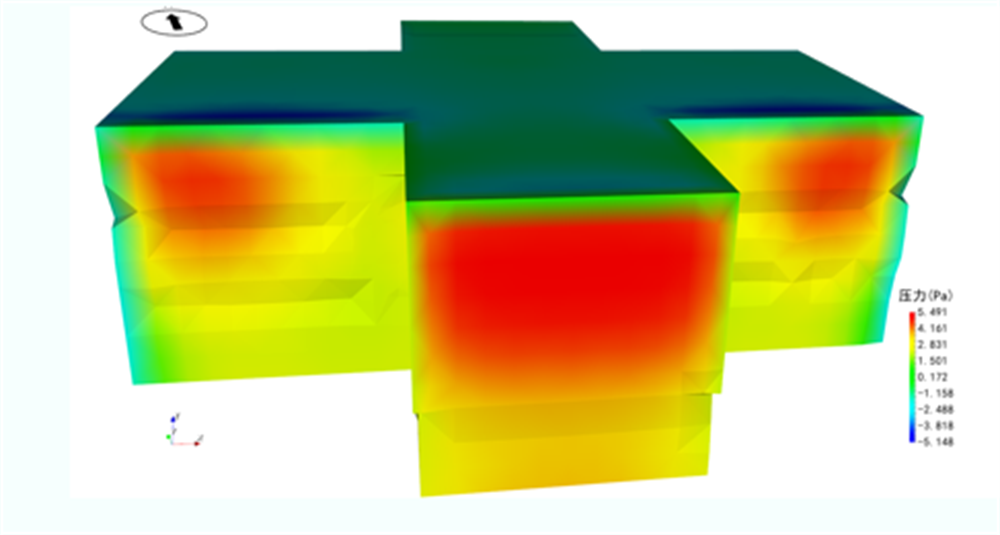

E2.風環境分析

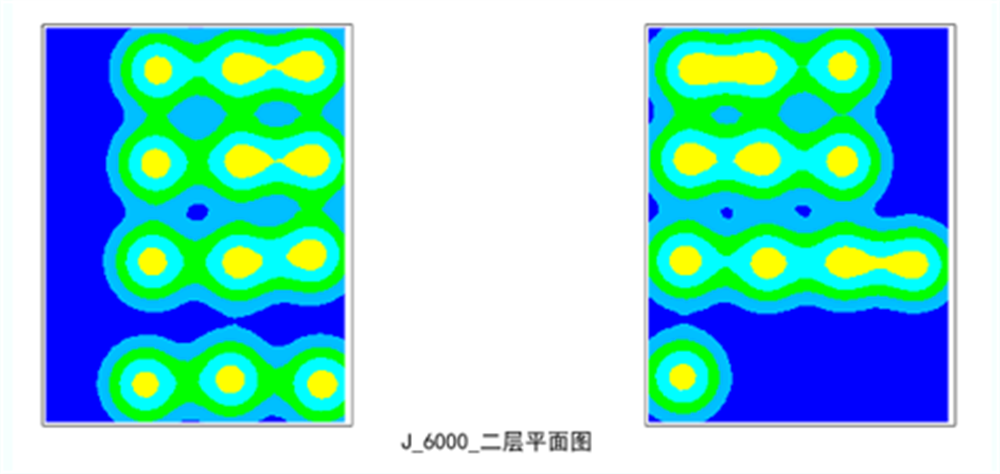

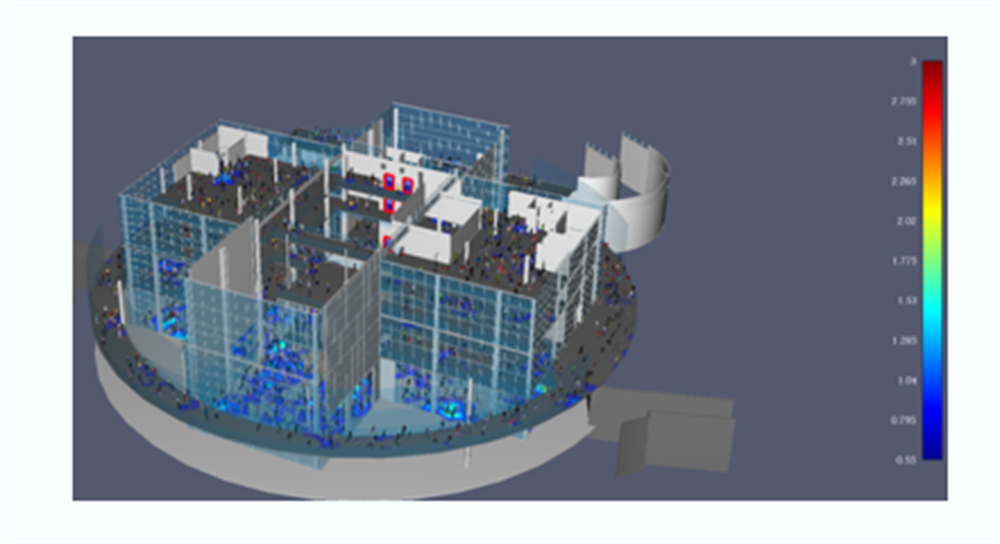

E3.室內光照分析

E4.交通流線分析

基于BIM技術，對本建筑進行光環境、風環境、全年負荷、空調系統能耗等模擬分析，一模多算，大大節約了分析時間，同時提高了數據的精準度。

二、初步設計

1. 通過可視化手段對項目的細部構造進行方案優選

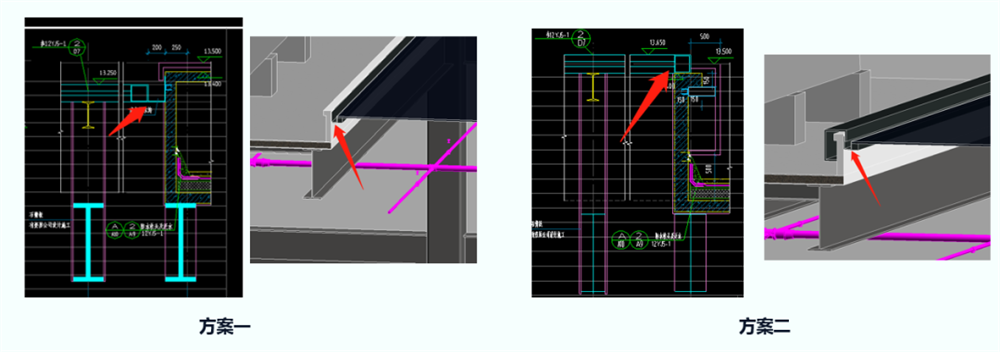

2. 利用BIM技術對節點的做法進行優中選優

3. 幕墻風口方案優化

4. 屋頂天窗排水優化

5. 門廳旋轉門優化

“燈籠”多媒體室方案

觀景環廊方案

從二維到三維立體可視化的排水方案優化

三、施工圖深化設計

基于BIM技術在設計過程中采用協同作業的模式，明確各專業內的分工與工作記錄管理，及時的可視化展示與甲方高效溝通，設計錯誤預檢驗與施工預模擬檢驗，保證了設計工作的高效、高質進行。

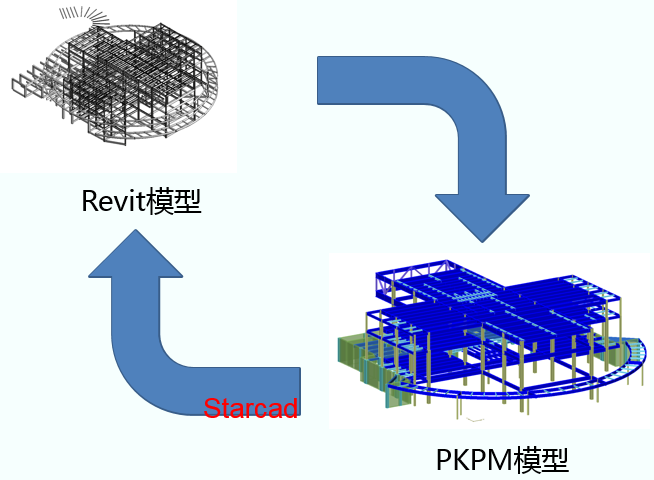

解決碰撞偵錯發現的設計問題之后，使用BIM模型自動生成的平、立、剖視圖， 依照公司的BIM出圖執行標準進行標注、細化已完成項目施工圖。

四、數字化交付與AR創新

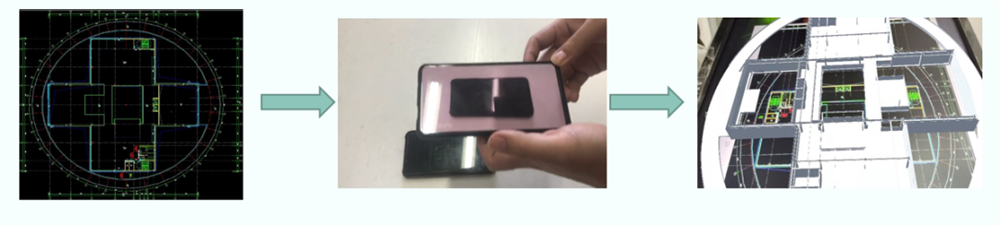

通過協同大師平臺，將設計成果輕量化數字交付，兼具二維與三維信息?？梢暬坏祝c甲方實時溝通，展示變得更加簡單，施工看圖更加方便。為了保證施工質量，充分表達設計意圖，我們不僅在復雜節點處，管線綜合圖等添加大樣圖，還通過AR制作了復雜節點及管線綜合圖的三維模型。
