在能源轉型與“雙碳”目標的雙重驅動下，推動清潔供暖已成為行業共識，而穩定高效的地?zé)崮苷菍?shí)現這一目標的關鍵路徑之一。

作為這一領域的長期探索者，河南省院自2009年便開啟了對中深層、淺層地?zé)崮芗夹g(shù)的系統研究。本期專欄將聚焦“多能互補分布式供暖”，從關鍵技術到示范應用，完整呈現我們?cè)搫?chuàng)新體系的實戰成果，希望能為您帶來啟發。



資源與環境是當今人類社會發展的兩大核心課題。開發新型能源，對優化我國能源結構、降低溫室氣體排放、遏制環境污染具有重大戰略意義。中深層、淺層地?zé)崾乔鍧?、可再生能源，目前，政府出臺了多項支持清潔能源、清潔取暖和大力推廣地?zé)崮軕?yīng)用的相關政策。

我院自2009年起，系統開展中深層、淺層地?zé)崮芾眉夹g(shù)研究，取得了豐碩成果。近期，“中深層與淺層地?zé)崮芏嗄芑パa(bǔ)分布式供暖關鍵技術與示范項目”榮獲中州建設科技進步獎壹等獎，標志著我院在該領域的創新實踐再獲認可。



一、項目研究概況

本研究項目為河南省住房和城鄉建設廳2021年河南省住房城鄉建設科技計劃項目，項目編號K-2142。發布《河南省中深層與淺層地?zé)崮芏嗄芑パa(bǔ)分布式供暖關鍵技術研究與示范》研究報告一份、發明專利及實用新型專利共3項（一種地埋管組穿建筑基礎筏板的防水做法ZL 2017 1 0114716.8、一種中深層地?zé)岬芈窆芟到y(tǒng)的調溫系統 ZL 2023 2 1998712.8、一種地源熱泵四管制空調冷回收系統 ZL 2023 2 1920372.7）、論文3篇（《淺層地?zé)岬芈窆軣岜迷O(shè)計運行分析》,暖通空調,ISSN 1002-8501/CN 11-2832/TU,總第415期；《淺層地埋管熱泵系統中的熱回收、冷回收技術》，中州建設，CN41-1208/TU/ISSN 1005-4863；《暖通工程地?zé)崮芾眉夹g(shù)》，企業論文集）。該項目于2024年3月通過河南省住房和城鄉建設廳驗收（豫建科驗字［2024］第4號）。

二、項目研究方向

本項目從四個方面進行研究：河南省中深層與淺層地?zé)崮苜Y源分布及溫度梯度研究；中深層地?zé)崮軣o(wú)干擾供熱技術成井關鍵工藝研究；分布式能源站、智慧管網節能關鍵技術研究；中深層與淺層地?zé)崮芏嗄芑パa(bǔ)分布式供暖示范工程建設、效果評價。



三、項目研究關鍵技術

（一）分布式區域能源站互備節能技術

分布式能源站互備節能技術在極端氣候下，當某一區域供冷供熱能力不足時，可以從相鄰區域輸送冷熱水補充；過渡季節低負荷下，所有能源站都運行時，熱泵機組效率低，可以只運行部分能源站，輸送冷熱水給其它區域，從而提高整個系統的能效。分布式能源站做到了多能源集成，互聯互通，相互備用，形成各區域負荷互補，該項技術能夠減少空調設備配置負荷，節約項目投資。

（二）中深層地?zé)崮軣o(wú)干擾供熱成井關鍵工藝研究

針對不同地質特點、不同構造巖層開展鉆井、成井關鍵技術研究；針對深層高壓下的套管式深埋管密封連接技術、絕熱工藝開展研究；針對套管式深埋管循環阻力及降阻措施開展研究，以降低中深層地埋管系統的施工難度及成本。

（三）區域供冷供熱系統分布泵節能技術

區域供熱供冷系統是對一定區域內的建筑物群，由一個或多個能源站集中制取熱水、冷水或蒸汽等冷媒和熱媒，通過區域管網提供給最終用戶，實現用戶制冷或制熱要求的系統。分布泵是一種高效節能的供暖設備，耗電量低，相較于間接換熱方式，混水連接系統的工藝結構更簡單，熱網造價低，分布泵的耗電量低，能夠節省運行費用；適應性強，可以適應供熱對象的不斷變化，可以進行量調節供熱運行。

（四）中深層無干擾地?zé)崂眉暗拓?fù)荷直供節能技術

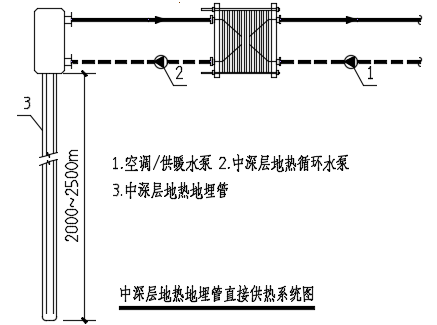

在過渡季節和供暖初期，中深層地?zé)嶙罡叱鏊疁囟饶苓_(dá)到50℃，熱泵機組不運行，換熱機組與中深層地埋管換熱后直接供暖或提供生活熱水。如圖：



（五）無干擾地?zé)嵯到y(tǒng)混水調溫節能技術

供熱初期，中深層（無干擾）地埋管剛開始使用，出水溫度過高，出現熱泵機組無法開啟的現象。且所有回流的水均通過一個循環水泵實現循環，整體輸送能耗較高。

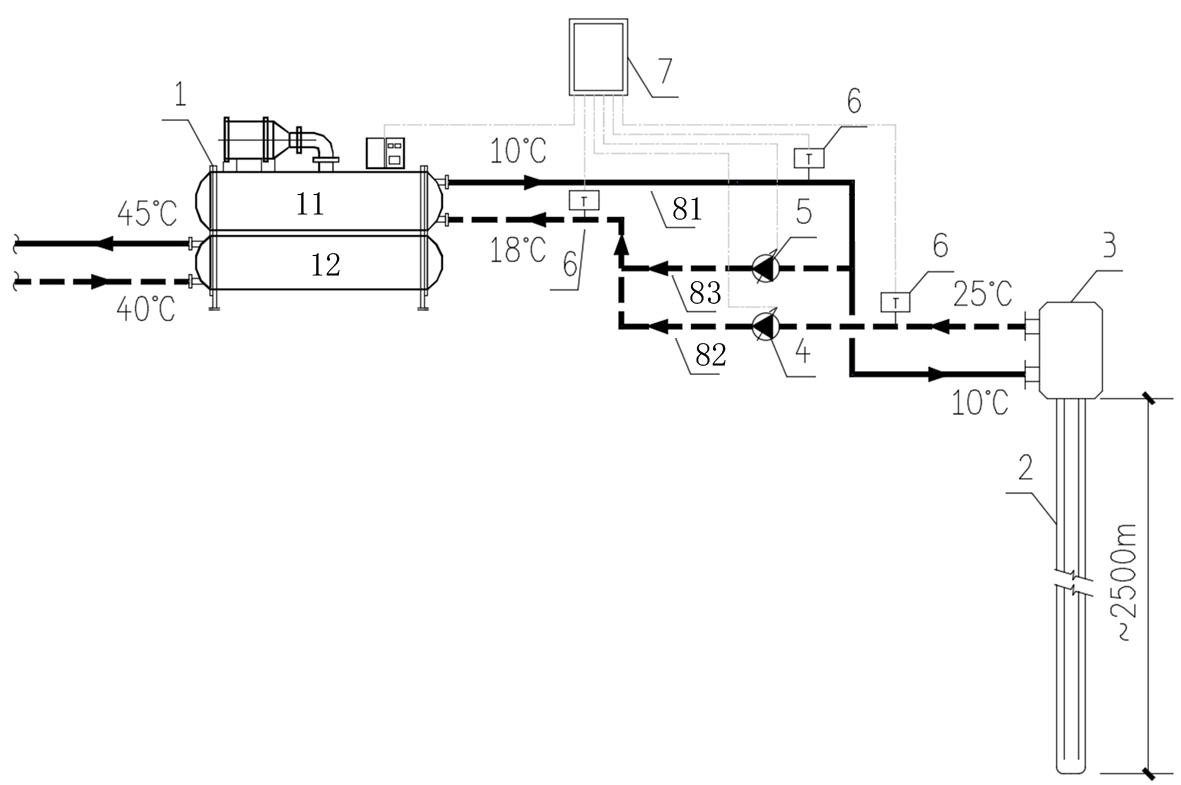

本課題示范工程研究了新型調溫技術，提供一種新型中深層地?zé)岬芈窆芟到y(tǒng)的調溫系統。新型調溫技術將調溫結構由電動旁通閥，通過一個循環水泵將所有循環水整體回泵，改進為額外設置一條獨立運行的回水管路，并為該管路配備獨立的第二循環水泵，在開始循環時，可以先由該獨立回水管路單獨運行，保證整機可以正常運行，之后再讓從地埋管中換得的熱水逐漸加入循環，以防止因高溫保護導致的整機無法啟動。見下圖：

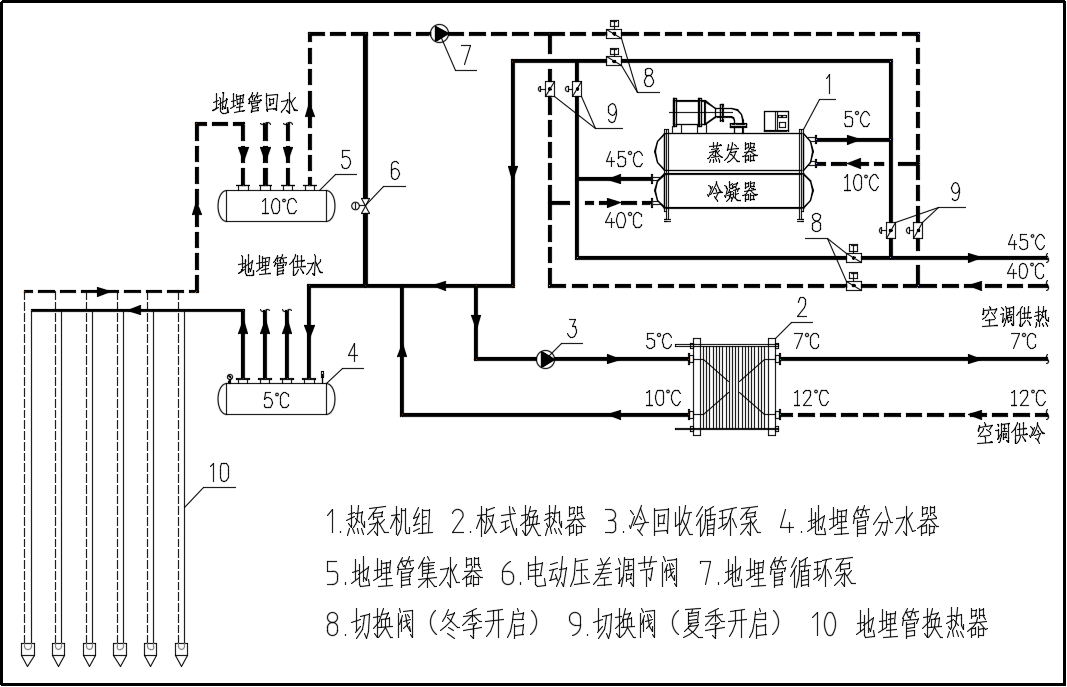

（六）淺層地埋管熱泵系統熱（冷）回收技術

淺層地埋管熱泵系統冬季蒸發器側的設計溫度一般為10/5℃，是非常優質且穩定的冷源。冬季供熱的同時，回收利用這部分冷量，即能減少?gòu)耐寥乐蝎@取熱量，增大供熱面積，并提高系統效率。

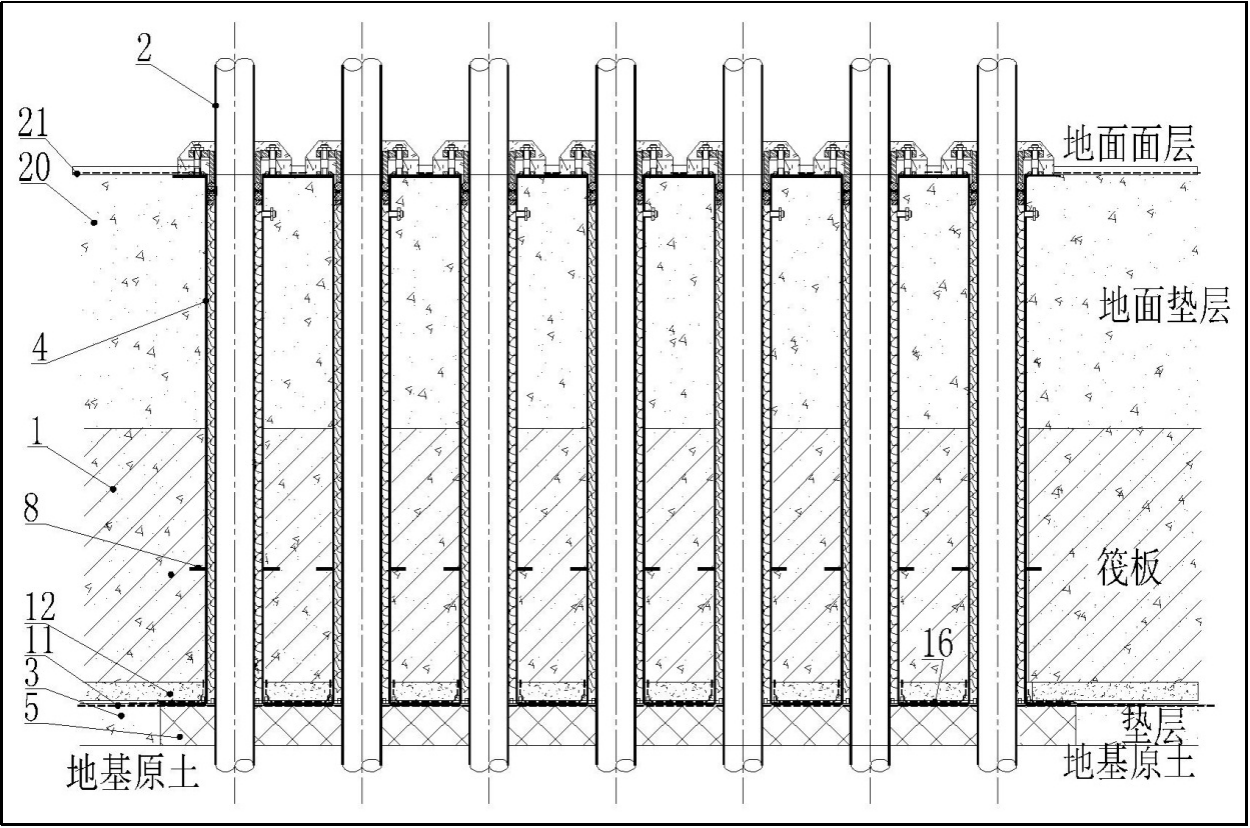

（七）地埋管組穿建筑基礎筏板的防水做法

隨著地埋管地源熱泵可再生能源節能項目的推廣，地埋管設置建筑基礎下的工程越來越多。由于地下室面積大，無法從建筑外部進入，也不宜在地下室地板再局部下沉設置管道小室；地埋管穿筏板進入地下室及室內的熱泵機房，是節材、節能最經濟方案。





四、示范項目概況

鄭東新區科學谷數字小鎮是該研究示范項目，也是中深層無干擾地?zé)嵯到y(tǒng)在河南省首次應用成功的項目，為河南綠色低碳供熱帶來一種高效的供熱方式。本項目采用淺層和中深層地?zé)岬榷喾N清潔能源綜合利用，具有高效，長壽命的優勢。供冷供熱面積達134.26萬平方米，示范作用顯著。充分利用已有閑置綠化用地和河底、湖底區域，最大限度利用土地資源，為解決埋管面積占地面積大提供新的解決方案。

本項目通過河南省建科院工程檢測有限公司測評，測評結果如下（詳測評報告）：

（1）中深層與淺層地?zé)崮芏嗄芑パa(bǔ)分布式供暖關鍵技術研究與示范-2#能源站地源熱泵供熱系統的制熱性能系數為3.67，高出《可再生能源建筑應用工程評價標準》GB/T 50801-2013規定的合格制熱性能系數2.6，能效提升率41.2%。

（2）中深層與淺層地?zé)崮芏嗄芑パa(bǔ)分布式供暖關鍵技術研究與示范-中深層地?zé)崮苡媚芟到y(tǒng)在供熱末端低負荷時采用天然熱源進行供熱的系統熱性能系數為3.78。

（3）空調年耗熱量35500MWh，供暖年耗熱量22600MWh。

（4）冬季供暖節能減排指標如下：常規能源替代量 7032.06噸標煤；二氧化碳減排量：17369.18噸/年；二氧化硫減排量：140.64噸/年；粉塵減排量：70.32噸/年；年節約費用：1058.30萬元/年。



五、結語

多能互補、分布式、清潔可再生能源供能是應對能源轉型的必然選擇，也是建筑節能領域的重要突破。技術創新與政策引導正推動建筑空調系統向更高效、低碳、可持續的方向演進。并且，隨著儲能技術、智能調控系統的深度融合，以及標準體系的不斷完善，暖通專業應持續推動技術創新與設備升級，提升供能效率與穩定性，助力“雙碳”目標落地生根，為綠色建筑與新型城鎮化發展注入持久動力。
